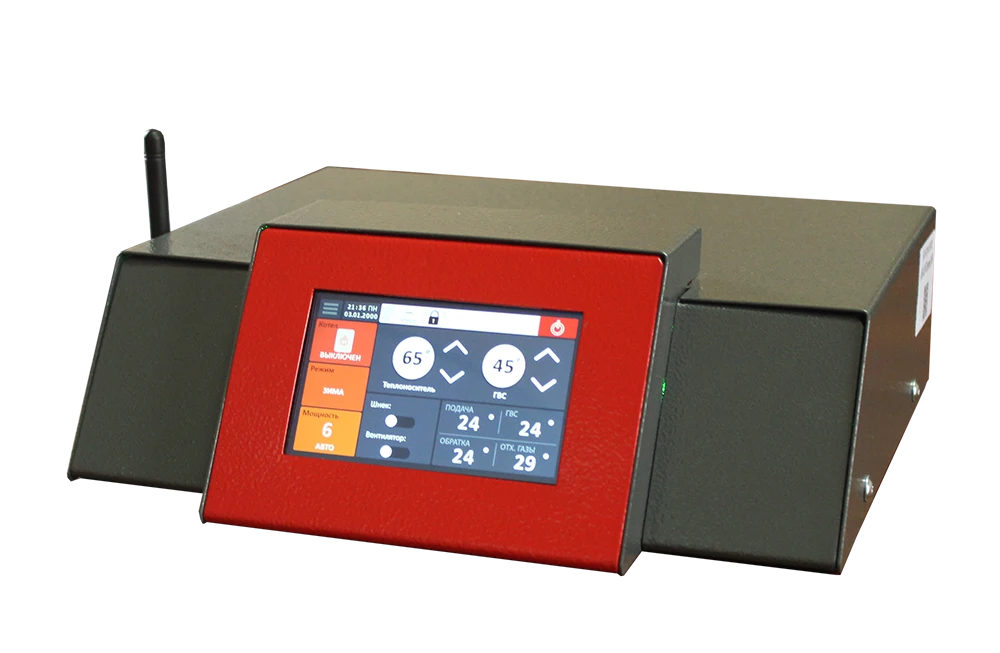

Контроллер AvanTerm для пеллетного котла

Для управления автоматическим котлом Тепловъ ТФ с факельной горелкой

Wi-Fi модуль

Бесплатное приложение AVANTerm для iOS и Android

Управляет:

– вентилятором;

– двумя шнеками;

– насосом отопления и ГВС;

– приводом автоочистки;

– ТЭНом авторозжига;

– трёхходовым клапаном рециркуляции котла.

Доступна функция Антиблок

Контролирует:

– температуру отопления;

– температуру отходящих газов;

– температуру ГВС;

– температуру топливоподачи;

– температуру обратки;

– термостат безопасности;

– горение по оптическому датчику пламени.

Дополнительные возможности:

– подключение комнатного термостата;

– подключение датчика температуры на улице;

– Modbus RTU.

1. Удобная система управления

Интуитивно понятный интерфейс системы управления позволяет быстро настроить любую функцию котла. Все настройки понятны и учитывают особенности эксплуатации оборудования.

На главном экране отображается вся важная информация. Управление температурой теплоносителя и ГВС, а также режимами работы котла осуществляется без входа в основное меню, что очень удобно и экономит время.

Последнее аппаратное событие выводится в специально отведённом месте, а при нажатии на сообщение пользователь сразу открывает журнал событий и может посмотреть все сообщения.

2. Алгоритм «Температурный график»

Температурный график предназначен для регулирования температуры теплоносителя согласно температуры воздуха на улицы, что позволяет экономить топливо, особенно в время перепадов температуры, весеннего дневного потепления.

Алгоритм работы “Температурный график” позволяет регулировать подачу тепла в автоматическом режиме. С помощью сенсорного управления, установите желаемую температуру теплоносителя в зависимости от температуры наружного воздуха. Система управления будет отслеживать и корректировать работу котла автоматически в зависимости от температуры.

Визуально на графике можно оценить промежуточные значения температуры.

3. Алгоритм «Зима/Лето»

Данная настройка позволяет сделать выбор между двумя основными режимами работы «Зима» и «Лето». В них заложен определенный алгоритм работы:

В Зимний режим — котел отслеживает отопление и ГВС по заданным параметрам.

В Летнем режиме котел отслеживает только ГВС, по заданным параметрам, обеспечивая бойлер горячей водой, не поднимая температуру в батареях помещения.

4. Алгоритм «Работа по расписанию»

Алгоритм «Работа по расписанию» позволяет настроить работу котла в автоматическом режиме по заданному расписанию.

Грамотно составленное расписание позволяет оптимально расходовать топливо и ресурс котла. Режим актуален при необходимости повышения (или наоборот понижении) температуры в системе отопления в определенные дни или часы. Например, если котел используется для отопления дачи на которой живут только по выходным дням, то при соответствующих настройках котла экономия на отоплении будет осуществляться в будние дни.

5. Настройки «Качество топлива»

Перенастройка котла на новую партию или производителя топлива не займет много времени с нашей системой управления. Вам достаточно выставить корректирующий коэффициент и автоматика сама внесет необходимые изменения в настройки всех режимов котла!

6. Настройка «Ступеней мощности»

Настройка ступеней мощности позволяет наиболее эффективно расходовать топливо. Каждая ступень определяет количество выдаваемого тепла в единицу времени, что определяет расход топлива.

Возможности функции «Ступени мощности»:

Регулировка требуемой мощности

Совместная работа с алгоритмом «Работа по расписанию»

Перевод на min мощность в ночное время и выходные дни

Назначение каждой мощности на своё топливо

7. Удобная система управления

В этом разделе управление такими немаловажными настройками, как автозапуск котла. Он позволяет активировать функцию автоматического запуска котла после его отключения из-за отключения электроэнергии.

Базовые настройки подключения к серверу, Wi-Fi, даты и времени.

8. Собственное проектирование плат управления и изготовление в России

Специалисты собственноручно проектируют платы управления для различных модулей. Трассировка плат и монтаж электронных компонентов налажен на территории России. Высокое качество конечного продукта позволяет конкурировать с зарубежными аналогами.
